Полная схема PICKit 2.



Все рисунки топологии сделаны с разрешением 300dpi и увеличены в два раза.



PICKit 2 в сборе версия 1.



Схема PIC18F2550 с минимальной обвязкой. Можно использовать для экспериментов с USB устройствами.

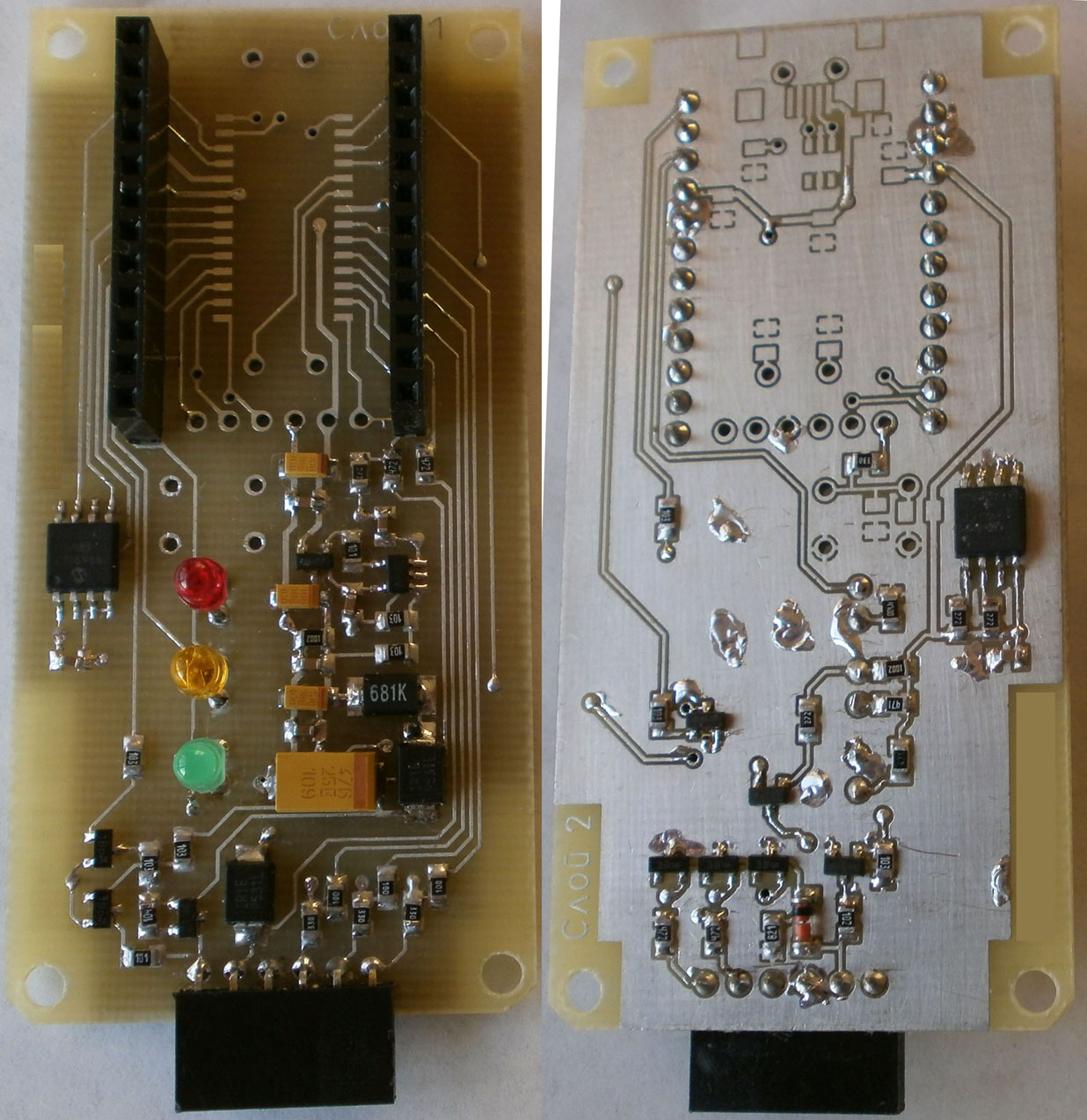

Пример использования. PICKit 2 версия 2. Маленькую плату можно снять и использовать в других устройствах. Показана в разобранном виде.



Перечень элементов



Поз.

Наименование

Примечание

B1

Кварцевый резонатор 20 МГц корпус HC-49/S











Конденсаторы





типоразмер 0805



C1,C2

22 пФ



С3

0,47 мкФ



C4,C5,C6,C7, C9,C11,C13, C15,C16,C17

0,1 мкФ





чип танталы



C8,C12,C14

10мкФ -16В типоразмер «А»



C10

47мкФ-25В типоразмер «Е»











Микросхемы



D1

PIC18F2550-I/SO



D2

SN65220DBV

Защита USB (можно не устанавливать)

D3

MCP6001UT-I/OT



D4,D5

24LC512-I/SM

Память можно не устанавливать







L1

Индуктивность CM453232-681K











Резисторы





типоразмер 0805



R1,R2,R3,R5, R7,R9,R10,R12, R19,R21

10 кОм



R4,R14,R28,R34,R35

2,7 кОм



R6

1 кОм



R8,R13,R26,R27

4,7 кОм



R11

820 Ом



R15,R16,R17

10 Ом



R18

100 кОм



R20, R25

100 Ом



R22,R23,R24,R32

33 Ом



R29,R30,R31

470 Ом











Транзисторы



V1,V13

IRLML6402



V2

IRLML2402



V3

BC817-25



V7,V9

BC847B



V8,V10,V11,V12

BC857B











Диоды



V4,V5

10BQ030  шоттки



V6

LL4148











Разъемы



X1

Штырь на плату PLS-6

Необходим только для начального программирования

X2

USB/M -1J mini USB



X3

Гнездо и штырь на плату BLS-12,PLS-12

Необходимы если собираете версию 2

X4

Гнездо и штырь на плату BLS-12,PLS-12

Необходимы если собираете версию 2

X5

Гнездо на плату угловое BLS-6R









S1

Кнопка B3W-1000











Светодиоды



H1

Зеленый



H2

Оранжевый



H3

Красный





PICkit 2 в корпусе Gainta G430
